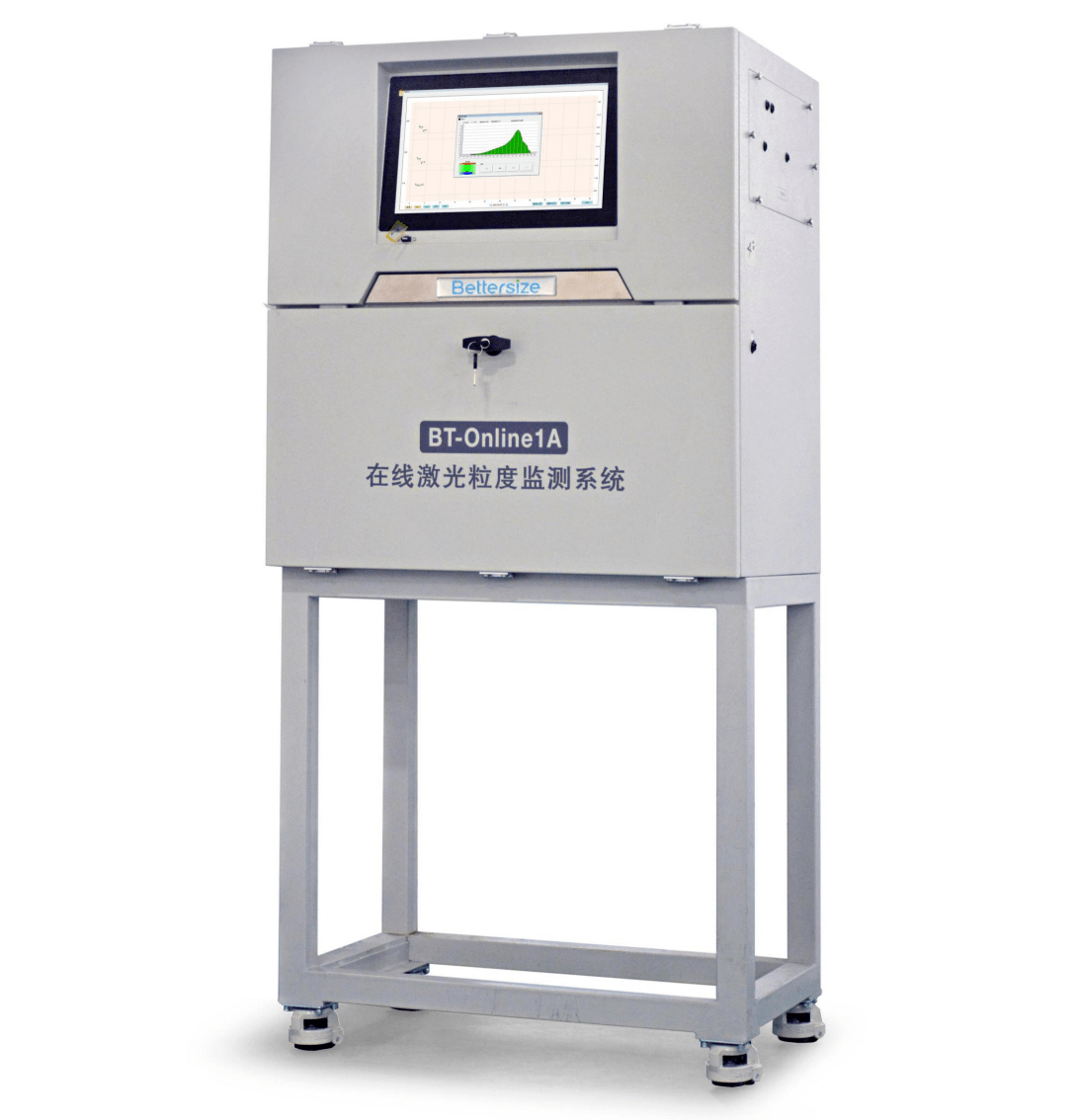

百特BT-Online1A在線激光粒度監測系統產品介紹

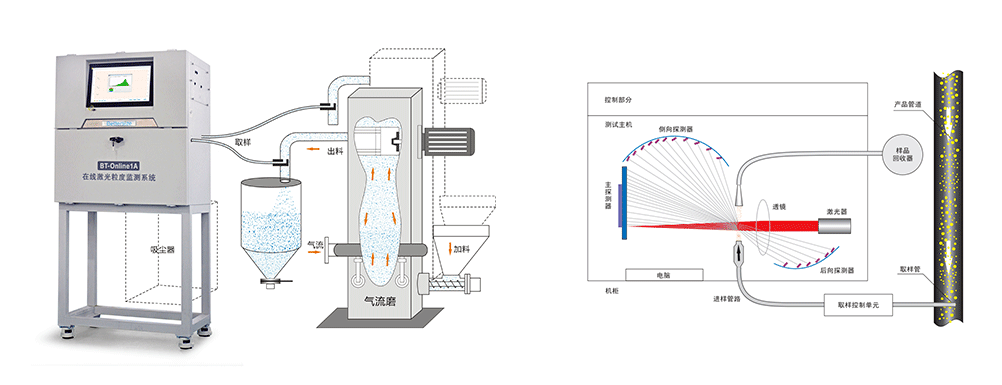

BT-Online1A在線激光粒度監測系統由測試主機、電腦、取樣系統、回收系統、電路與氣路控制系統、機柜等部分組成。系統可在電腦控制下自動取樣、自動測試、自動回收、遠程傳輸測試結果等。通過設定 SOP 流程系統可在無人值守狀態下自動運行。它在數據異常時系統會自動報警提示，在研磨設備具有信息化控制終端時，本系統還可對研磨系統實施控制，實現粒度監測與控制同步，保證產品粒度穩定。

測試國際標準樣品的準確性：測試亞微米和微米的國際標準樣品，結果與標稱值高度一致?？煽康娜酉到y(tǒng)：采用文丘里和“笛式”取樣器組合方式，可直接插到管路中取樣，也可以和鉸刀取樣器配合取樣。通過多點（多孔）取樣保證取樣的代表性，通過“反吹”防止了取樣管堵塞，保證取樣的代表性和連續性。

百特BT-Online1A在線激光粒度監測系統性能指標

測試范圍	0.1-2000μm
準確性誤差	≤1%(國標樣D50偏差)
重復性誤差	≤1%(國標樣D50偏差)
測試方式	文丘負壓取樣,具有防堵功能
維護周期	≥180天
分散介質	壓縮空氣或惰性空氣
氣體流量	400-6000L/min
探測器數量	前向、側后和后向，共92個
測量原理	Mie、Fraunhofer
鏡頭保護	雙層氣幕保護
激光光源	大功率光纖偏振光激光器,波長635納米，峰值功率10nW
分壓機氣壓	-0.1-0.8Mpa連續可調
數據傳輸方式	OPC傳輸、TCP/IP 傳輸、Modbus485 傳輸

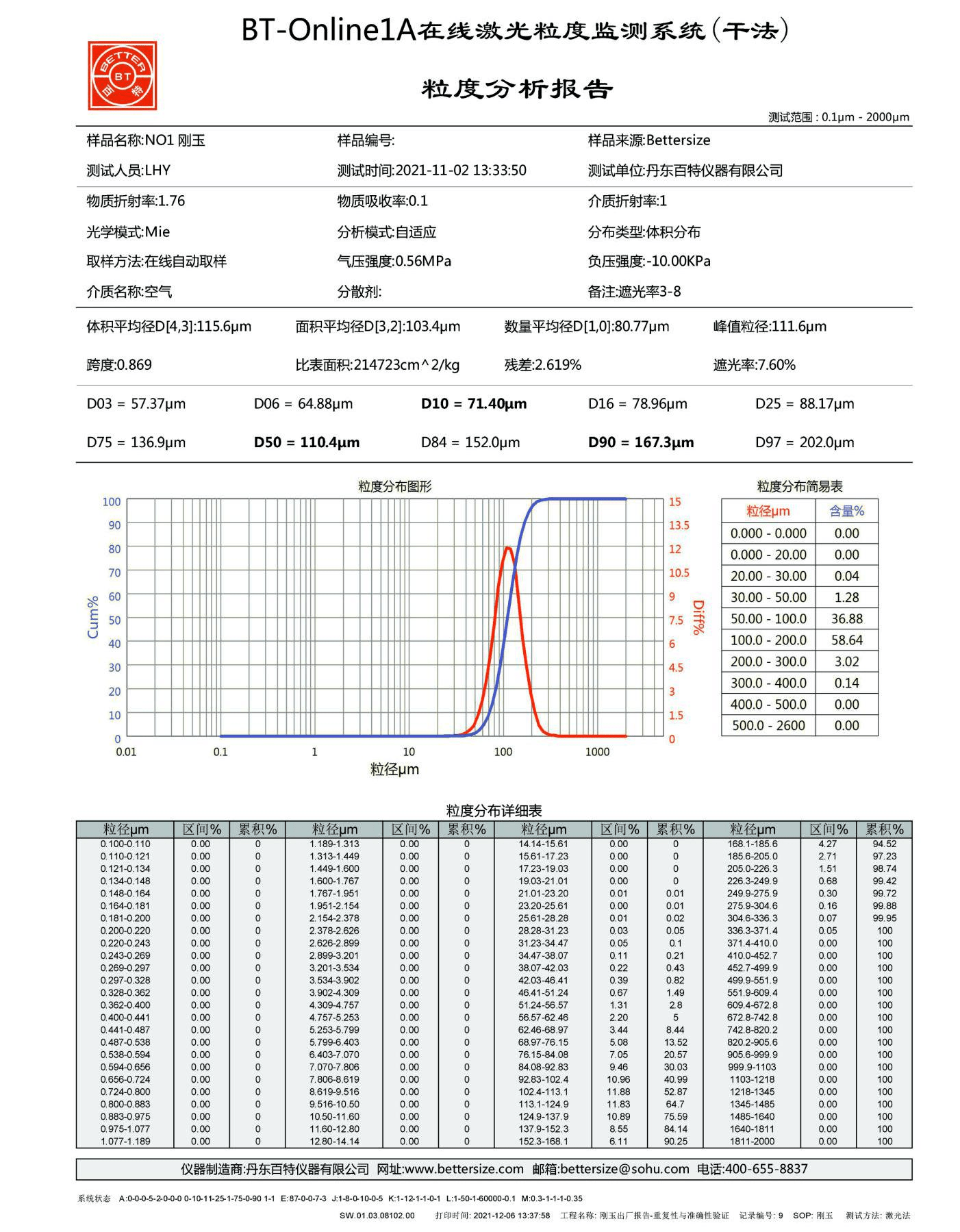

測試結果	積累粒度分布(數據和曲線) 區間粒度分布(數據和直方圖) 中位徑(D50) 平均經 比表面積等

百特BT-Online1A在線激光粒度監測系統應用領域

●用于干式粉碎研磨生產；

●能源類材料：如磷酸鐵鋰、硅粉、石墨、錳酸鋰、氧化鋁、鈷酸鋰、氟化鋰等，

●金屬粉材料：如鋁粉、鉬粉，其它如飼料、陶瓷等；

●其它：拋光粉、消光劑、醫藥原料、農藥、金屬粉、非礦材料、粉末冶金、陶瓷材料等。

百特BT-Online1A在線激光粒度監測系統產品特點

穩定有效的分散系統。

激光器、探測器、信號傳輸系統穩定可靠。

自動對中系統使儀器始終保持良好狀態。

采樣速度快，大量數據有效減少少數異常數據對重復性的影響。

采用隨機函數識別技術，高速前置放大技術，保持儀器信號穩定。

百特BT-Online1A在線激光粒度監測系統獨特技術

●實時監測功能：測試間隔時間最小可設為 5 分鐘，連續監測粒度分布，實時反映出料流變化。監測點可任意設置，例如：D10、D25、D50、D75、D90、比表面積、跨度、D[4,3] 等，監測點可直接輸出到 OPC 服務器上供用戶控制系統讀取使用。

●自動對中功能：與實驗室儀器相比，在線儀器的使用環境（生產現場）較差，儀器精密的光路系統會受現場溫度變化、振動等影響產生微小偏移，進而影響測試結果的準確性，百特在線激光粒度儀內部設計光路自動校準系統，使光路始終良好狀態，保證了測試結果的準確性。

●多級空氣過濾系統：配備了 4 級空氣過濾器，包括初級過濾器、前置過濾油霧分離器、超微油霧分離器和高分子膜式空氣干燥器，過濾后的壓縮空氣含水量＜ 0.001 ppm ，油霧濃度＜ 0.008 ppm ，潔凈的壓縮空氣保證了測試系統的穩定性，同時有效地延長系統的維護周期。

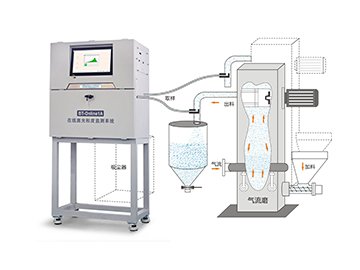

●可靠的取樣系統：采用文丘里和“笛式”取樣器組合方式，可直接插到管路中取樣，也可以和鉸刀取樣器配合取樣。通過多點（多孔）取樣保證取樣的代表性，通過“反吹”防止了取樣管堵塞，保證取樣的代表性和連續性。
