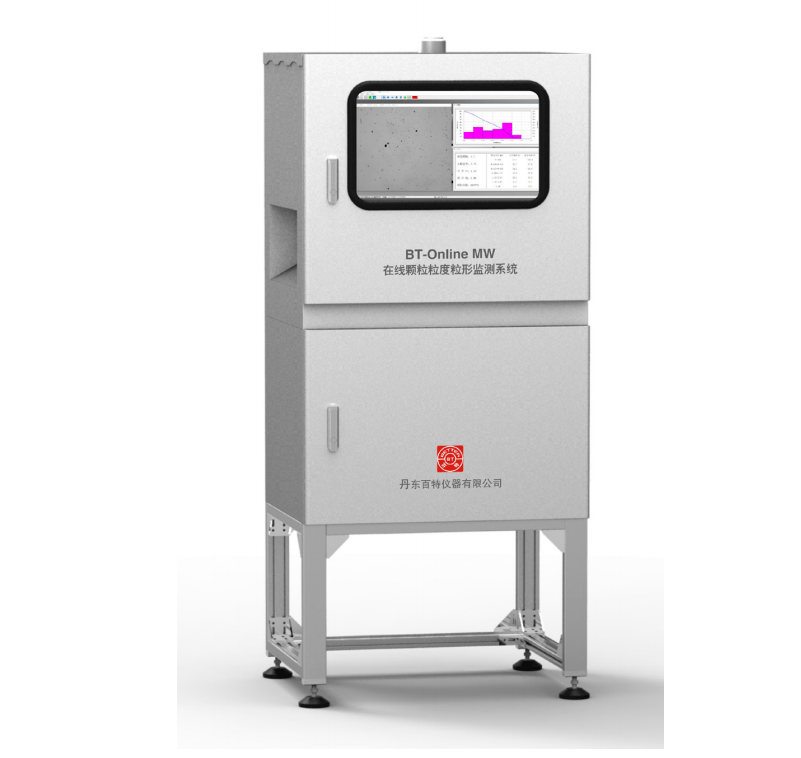

百特BT-Online MW 在線顆粒粒度粒形監測系統

百特BT-Online MW 在線顆粒粒度粒形監測系統產品概覽

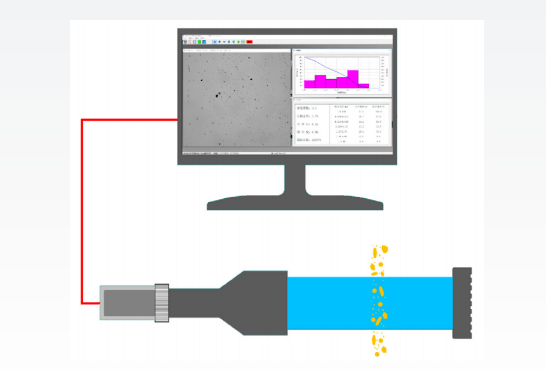

高速攝像機和實時的圖像處理技術：每分鐘能拍攝和識別超過 1000000 個顆粒，并同步計算出它們的粒度、長徑比、圓形度，實現 連續監測，代表性準確性好。

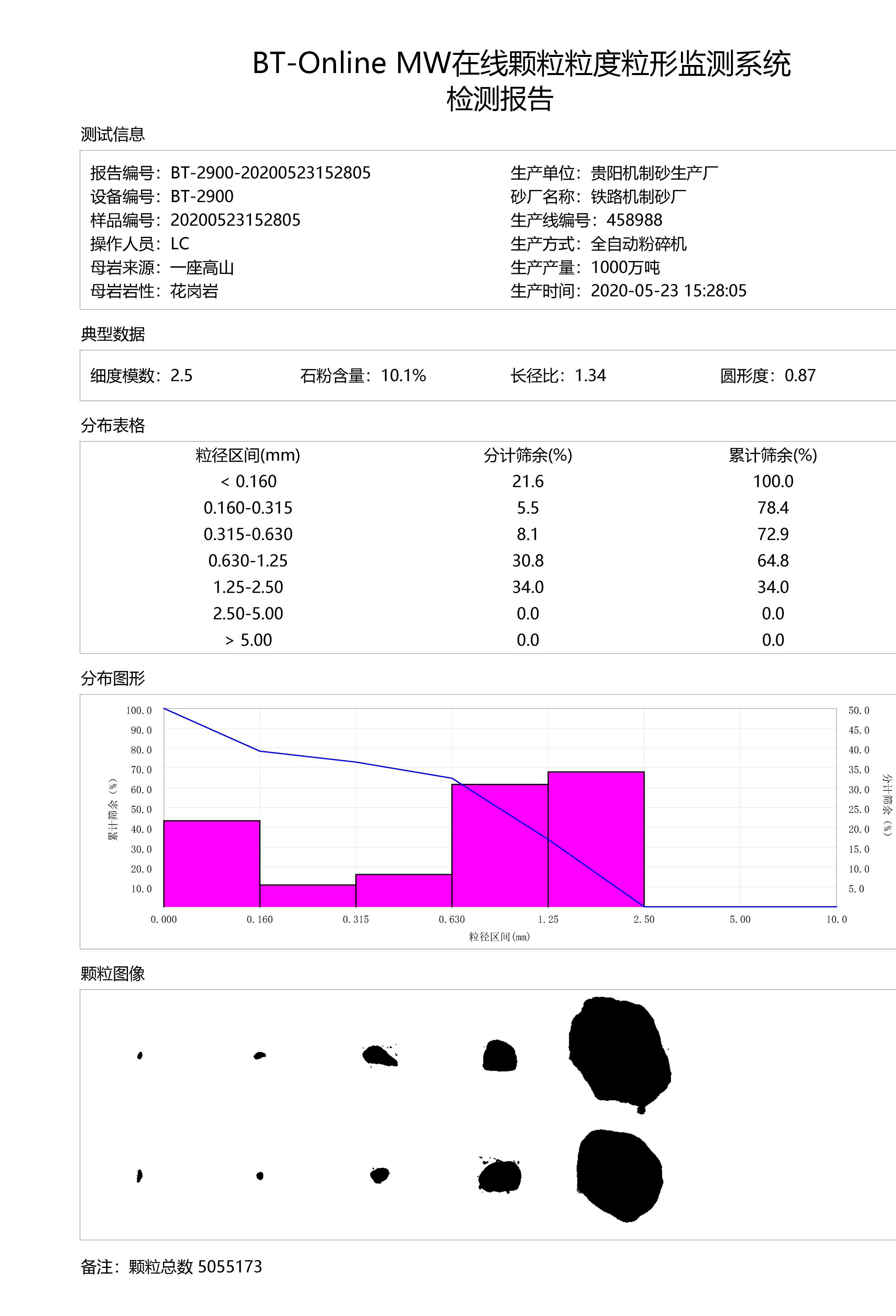

軟件系統功能，輸出報告、多種粒徑結果

百特BT-Online MW 在線顆粒粒度粒形監測系統性能指標：

項 目	性能指標	項 目	性能指標
測量范圍	10μm-10mm	相機參數	2/3英寸，500萬像素千兆網相機
重現性誤差	≤3%(標樣D50誤差)	光源	頻閃白色平行光源
準確性誤差	≤3%(標樣D50誤差)	數據傳輸方式	網絡傳輸
顆粒識別速度	≥1000000個/分鐘	測量方式	濕法
鏡頭參數	高精度雙側遠心鏡頭	分散裝置	50L循環分散桶，超聲波消泡

百特BT-Online MW 在線顆粒粒度粒形監測系統應用領域：

機制砂、河沙、礦石砂、天然彩砂、天然巖片、天然石英砂、球形石英砂、研磨珠（球）、石榴砂、綠輝石、磨料、剛玉砂、碳化硅砂等。

百特BT-Online MW 在線顆粒粒度粒形監測系統重復性

穩定有效的進樣系統，高速攝像機與圖像傳輸系統 穩定可靠。

采用 50L 大容量循環分散系統，提高樣品測試量，配備超聲波消泡技術，消除氣泡干擾。

每分鐘能拍攝并處理超過 1000000 個顆粒，保證樣品代表性和測試的重復性。

百特BT-Online MW 在線顆粒粒度粒形監測系統準確性

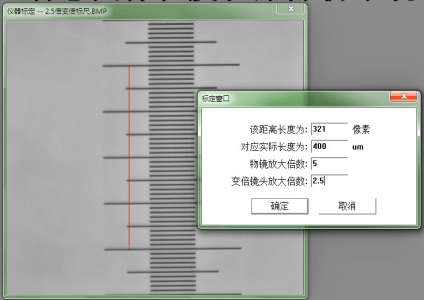

通過標尺對儀器進行準確性標定。

軟件具有識別和剔除粘連顆粒的功能。

采用濕法循環分散系統進樣系統、高亮度頻閃光源、高速攝像機、特殊材質的耐磨測試窗，在顆粒經過測試窗過程中拍攝顆粒圖像，同時電腦軟件對顆粒進行同步識別和處理。

采用推進式葉片使顆粒充分懸浮，利用超聲波能量消除攪拌過程中產生的氣泡，保證測試的準確性。

百特BT-Online MW 在線顆粒粒度粒形監測系統組成

輸送帶橫截面取樣器，可以采集到皮帶整個斷面的樣品，使取樣更具代表性。

由取樣器完成取樣后，樣品進入循環分散桶，通過葉片攪拌器的攪拌，充分分散在水中，循環分散桶底部安裝有超聲波，用于消除攪拌過程中產生的氣泡，通過循環泵將樣品懸液循環通過樣品池，保證樣品一單顆粒的狀態通過圖像拍攝區域，保證了測試準確度高和重復性好。

百特BT-Online MW 在線顆粒粒度粒形監測系統獨特技術

快速拍攝和圖像處理技術：在顆粒下落時快速拍攝顆粒圖像，同時對圖像快速分析，得到粒度、長徑比、圓形度等信息，每分鐘能處理 1000000 個顆粒，準確可靠。

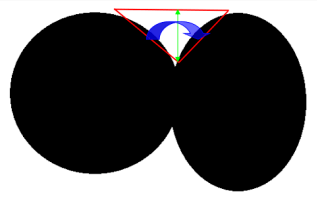

識別粘連顆粒技術：將團聚或粘連的顆粒分離出來，保證測試結果準確。

準確性標定技術：通過標尺對儀器進準確性標 定和驗證，保證分析結果的客觀公正、準確可靠。

網絡遠程通信技術：儀器狀態及測試結 果可通過網絡傳輸?shù)竭h(yuǎn)程服務器上，可遠程監測生產線的生產質量情況，并提供產品質量報警功能。
