在材料科學(xué)領(lǐng)域，粒徑分析對(duì)于理解材料的物理和化學(xué)性質(zhì)至關(guān)重要。尤其是對(duì)于顏色較深的樣品，如黑褐色膠體懸浮液，其吸光特性可能會(huì)對(duì)粒徑測量造成干擾。為了克服這一挑戰(zhàn)，丹東百特儀器有限公司的BeNano 180 Zeta Pro納米粒度及Zeta電位儀提供了一種有效的解決方案。

實(shí)驗(yàn)背景

深色樣品在動(dòng)態(tài)光散射測試中常面臨挑戰(zhàn)，因?yàn)樗鼈儠?huì)吸收散射光，從而降低散射光強(qiáng)和波動(dòng)。這可能導(dǎo)致測試結(jié)果的不準(zhǔn)確。為了獲得準(zhǔn)確的粒徑數(shù)據(jù)，通常需要對(duì)樣品進(jìn)行稀釋處理。

實(shí)驗(yàn)方法

本研究中，我們采用了BeNano 180 Zeta Pro納米粒度儀，該儀器使用671nm波長、50mW功率的激光器作為光源。通過動(dòng)態(tài)光散射技術(shù)，我們能夠收集90°或173°的散射光，并利用相關(guān)計(jì)算得到顆粒的布朗運(yùn)動(dòng)速度，進(jìn)而推算出粒徑和粒徑分布。

樣品制備與測試條件

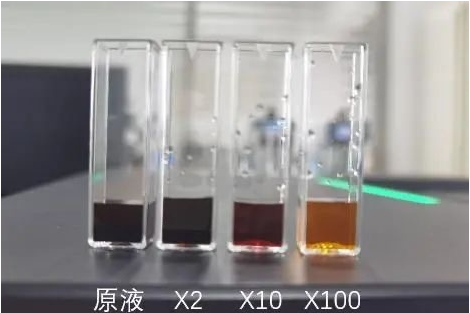

本研究共測試了兩個(gè)黑褐色樣品。為確保測試的準(zhǔn)確性，我們在原液狀態(tài)以及稀釋2倍、10倍和100倍的條件下進(jìn)行了測試。測試溫度通過BeNano 180 Zeta Pro內(nèi)置的溫度控制系統(tǒng)維持在25℃±0.1℃，并在90°和173°兩個(gè)角度進(jìn)行了測試。

實(shí)驗(yàn)結(jié)果

實(shí)驗(yàn)結(jié)果顯示，兩個(gè)樣品在不同稀釋倍數(shù)和檢測角度下的測試重復(fù)性良好。值得注意的是，原液在90°光路下無法進(jìn)行檢測，這可能是由于樣品的強(qiáng)吸光特性。通過圖1至圖4的相關(guān)曲線和粒徑分布圖，我們可以觀察到稀釋倍數(shù)對(duì)粒徑結(jié)果的影響。在稀釋10倍以上時(shí)，粒徑結(jié)果趨于穩(wěn)定，表明此時(shí)樣品對(duì)散射光的吸收影響可以忽略，測試結(jié)果更為真實(shí)。

討論

本研究強(qiáng)調(diào)了在處理吸光性強(qiáng)的樣品時(shí)稀釋的重要性。通過適當(dāng)?shù)南♂?，可以有效降低樣品?duì)散射光的吸收，從而獲得更準(zhǔn)確的粒徑數(shù)據(jù)。此外，實(shí)驗(yàn)還表明，在稀釋倍數(shù)超過10倍后，90°和173°檢測角度下的粒徑結(jié)果具有較好的一致性。

結(jié)論

BeNano 180 Zeta Pro納米粒度及Zeta電位儀在處理顏色較深、吸光性強(qiáng)的樣品時(shí)表現(xiàn)出色，能夠提供準(zhǔn)確的粒徑分析。通過適當(dāng)?shù)臉悠废♂尯瓦x擇合適的檢測角度，可以有效提高測試的準(zhǔn)確性和可靠性。
